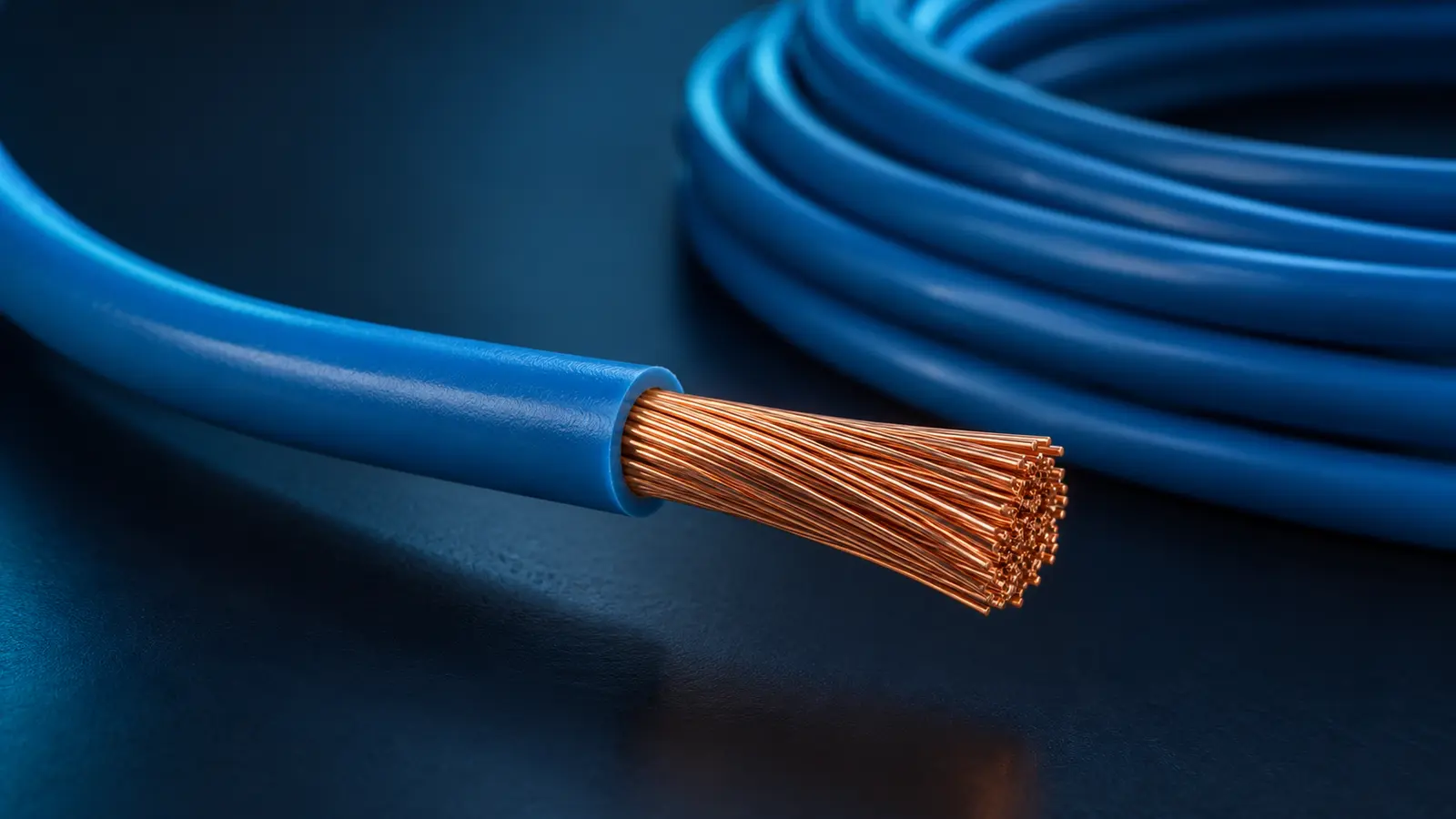

سیم افشان چیست و در چه بخشهایی استفاده میشود؟
سیم افشان یک سیم عایقدار تکرشته است که هادی آن از تعداد زیادی مفتول مسی نازک و تابیده تشکیل میشود. این ساختمان، سیم را نسبت به نوع مفتولی نرمتر میکند و عبور آن از لوله برق، سیمکشی داخل تابلو و مسیرهای دارای تغییر جهت را آسانتر میسازد. سیمهای رایج H05V-K و H07V-K برای نصب حفاظتشده در محل خشک و مدارهای روشنایی، فرمان و سیمکشی داخلی به کار میروند؛ اما نباید صرفاً بهدلیل انعطافپذیری برای حرکت دائم، نصب مستقیم زیر گچ، فضای باز یا دفن در زمین استفاده شوند.
فهرست مطالب
سیم افشان از چه بخشهایی ساخته میشود؟
سیم افشان معمولاً دو بخش اصلی دارد: هادی مسی چندمفتولی و عایق پلیمری. رشتههای بسیار نازک مس آنیلشده کنار هم تابیده میشوند تا سطح مقطع موردنظر شکل بگیرد. روی هادی نیز عایقی مانند PVC قرار میگیرد که تماس الکتریکی با محیط را محدود میکند.
سیم افشان یک سیم تکرشته عایقدار است، اما هادی آن از مفتولهای نازک تشکیل میشود. کابل افشان محصول دیگری است و معمولاً چند رشته عایقدار را زیر یک روکش بیرونی دارد.
بخش
وظیفه
نکته کنترل
هادی مسی افشان
عبور جریان و ایجاد انعطاف بیشتر
سطح مقطع و مقاومت الکتریکی باید مطابق استاندارد باشد
عایق
جداسازی الکتریکی و حفاظت هادی
ولتاژ نامی، جنس و شرایط دمایی بررسی شود
نشانگذاری روی سیم
شناسایی سازنده و مشخصات محصول
نام، سایز، ولتاژ و کد استاندارد خوانا باشند
کلاس هادی سیم افشان به چه معناست؟
استاندارد IEC 60228 هادیهای کابل و سیم عایقدار را بر اساس ساختمان آنها دستهبندی میکند. بهصورت ساده، کلاس ۱ هادی تکمفتولی، کلاس ۲ هادی نیمهافشان (مفتولهای تابیده منظم) برای نصب ثابت و کلاس ۵ هادی انعطافپذیر است. کلاس ۶ از مفتولهای ریزتری ساخته میشود و انعطاف بیشتری دارد. سیم افشان ساختمانی رایج معمولاً هادی مسی کلاس ۵ دارد.
استاندارد IEC 60228 سطح مقطعهای نامی و حدود مقاومت الکتریکی هادیهای مسی و آلومینیومی را تعریف میکند؛ اما نسبت ثابتی برای تبدیل سایز مس به آلومینیوم وجود ندارد. عایق، دما، تجمع کابلها، روش نصب و طول مسیر سایز نهایی را تغییر میدهند.
کلاس بالاتر به معنی «کیفیت بهتر برای همه کاربردها» نیست. کلاس، شکل ساختمان هادی و میزان انعطاف آن را توصیف میکند. انتخاب میان مفتولی، نیمهافشان و افشان باید با نوع نصب و ترمینال هماهنگ باشد. محصول کلاس ۵ نیز فقط وقتی برای حرکت تکرارشونده مناسب است که استاندارد و دیتاشیت همان محصول چنین کاربردی را مجاز بدانند.
سیم افشان کجا استفاده میشود؟
کاربرد دقیق به کد محصول، ولتاژ نامی و دستور سازنده بستگی دارد. سیمهای افشان H05V-K و H07V-K ایوان برای محل خشک، مدار روشنایی و فرمان و نصب حفاظتشده معرفی شدهاند. موارد متداول عبارتاند از:
- عبور داخل لوله و مجرای برق در سیمکشی داخلی ساختمان؛
- سیمکشی داخل تابلوهای توزیع، کنترل و جعبههای الکتریکی؛
- مدارهای روشنایی و فرمان با ولتاژ و سطح مقطع متناسب؛
- اتصال داخلی تجهیزات، در صورتی که مشخصات تجهیز و سیم اجازه دهد؛
- مسیرهای حفاظتشدهای که خم و تغییر جهت، اجرای سیم مفتولی را دشوار میکند.
برای بررسی مشخصات تولیدی، ولتاژهای نامی و بازه سایز میتوان صفحه سیم افشان ایوان را دید. انتخاب نهایی باید بر اساس مدار واقعی انجام شود، نه صرفاً کاربردهای کلی این فهرست.
ابعاد سینی و لوله، شعاع خمش، گلند، ورودی تابلو و ترمینالها باید کنترل شوند. در بازسازی با مسیر محدود، قطر کمتر مس ممکن است از تعویض سینی یا تابلو جلوگیری کند.
انعطافپذیر بودن، به معنی مناسب بودن برای حرکت دائم نیست
هر هادی افشان برای دستگاه متحرک یا خمش مداوم مناسب نیست. انعطاف سیم ساختمانی بیشتر برای سهولت نصب در مسیر حفاظتشده است. حرکت، لرزش یا پیچش مکرر به محصولی با طراحی مکانیکی اختصاصی نیاز دارد.
اگر تجهیز جابهجا میشود یا کابل در معرض سایش و ضربه است، یک سیم تکرشته عایقدار جای کابل مناسب آن کاربرد را نمیگیرد. در چنین شرایطی باید نوع کابل افشان، شعاع خمش، تعداد سیکل حرکت، روغن، رطوبت و شرایط محیطی جداگانه بررسی شوند.
محدودیتهای نصب سیم افشان
عایق سیم افشان بهتنهایی برای هر محیطی حفاظت کافی ایجاد نمیکند. در مشخصات سیم افشان ایوان، استفاده در محل خشک و نصب حفاظتشده مطرح شده و نصب مستقیم زیر گچ مجاز نیست. این محدودیت را نباید با قرارگرفتن سیم داخل لولهای که درون دیوار اجرا شده اشتباه گرفت؛ در حالت دوم، لوله نقش حفاظت مکانیکی را دارد.
شرایط نصب
وضعیت معمول
تصمیم درست
داخل لوله یا مجرای بسته در محل خشک
کاربرد متداول
سایز، ضریب تجمع و ظرفیت لوله کنترل شود
داخل تابلو برق
متداول
رنگبندی، وایرشو و شعاع خمش رعایت شود
مستقیم زیر گچ
غیرمجاز برای محصول موردبحث
از سیستم حفاظتشده و محصول مناسب استفاده شود
روی سینی یا در معرض ضربه
سیم تکرشته حفاظت کافی ندارد
نوع کابل و روش حفاظت متناسب انتخاب شود
فضای باز، رطوبت یا دفن مستقیم
نیازمند محصول اختصاصی
روکش، آببندی و مجوز سازنده بررسی شود
حرکت یا خمش دائم
افشان ساختمانی الزاماً مناسب نیست
کابل متحرک با مشخصات مکانیکی انتخاب شود
تفاوت سیم افشان با سیم مفتولی و کابل افشان
سیم مفتولی هادی تکمفتولی دارد و برای نصب ثابت، فرم خود را بهتر حفظ میکند. سیم افشان نرمتر است و در لوله و تابلو راحتتر هدایت میشود، اما سربندی آن به توجه بیشتری نیاز دارد. جزئیات محصول جایگزین در صفحه سیم مفتول و سیم نیمهافشان قابل بررسی است.
کابل افشان علاوه بر هادیهای افشان عایقدار، روکش بیرونی دارد و ممکن است چندرشته باشد. وجود روکش به معنی مناسب بودن برای هر محیط نیست، اما دامنه کاربرد کابل را از سیم تکرشته جدا میکند. انتخاب درست از روی نام «افشان» انجام نمیشود؛ کد فنی و ساختار کامل محصول ملاک است.
دمای هادی، آببندی گلند و بازدید نقاط اتصال باید کنترل شوند. ادعای «مس همیشه عمر بیشتری دارد» یا «آلومینیوم زود خراب میشود» مطلق و غیرمهندسی است.
سناریوی واقعی اول: پروژه ساختمانی
در مدارهای نهایی واحدها، روشنایی، پریزها و مسیرهایی که مقطع کوچک، خمش بیشتر یا ترمینالهای فشرده دارند، مس معمولاً انتخاب سادهتر و رایجتری است. تنوع تجهیزات اتصال، ابعاد کمتر و اجرای آشناتر، ریسک خطا را کاهش میدهد. برای مدارهایی که انعطاف اهمیت دارد نیز باید ساختار مناسب مانند کابل افشان با مشخصات پروژه بررسی شود.
در ورودی اصلی یا فیدر رایزر یک مجتمع، آلومینیوم میتواند گزینه اقتصادی باشد؛ به شرط آنکه فضای رایزر، شعاع خمش، ورودی تابلو، ظرفیت ترمینال و طرح اتصال اجازه دهد. اگر استفاده از مقطع بزرگتر نیازمند تعویض سینی یا تابلو باشد، برتری قیمت کابل ممکن است از بین برود.
چگونه سایز سیم افشان را انتخاب کنیم؟
هیچ جدول کوتاهی نمیتواند بدون شناخت پروژه، سایز قطعی اعلام کند. سطح مقطع باید از چند کنترل همزمان عبور کند:
- جریان طراحی: بار پیوسته، راهاندازی و توسعه آینده مشخص شوند.
- روش نصب: لوله، تابلو، داکت و تجمع چند مدار بر دفع حرارت اثر دارند.
- طول مسیر: افت ولتاژ در مسیر بلند ممکن است سایز را افزایش دهد.
- دمای محیط: دمای بالاتر ظرفیت عبور جریان را کاهش میدهد.
- حفاظت مدار: سیم و کلید حفاظتی باید هماهنگ انتخاب شوند.
- اتصال کوتاه: سطح مقطع باید تنش حرارتی زمان خطا را تحمل کند.
برای برآورد اولیه میتوان از جداول جریان مجاز کابلها بر اساس سطح مقطع استفاده کرد، اما عدد جریان یک سایز در همه روشهای نصب یکسان نیست. طراح باید شرایط پروژه و دیتاشیت محصول را وارد محاسبه کند.
در تابلو متراکم، ورودی محدود، ارتعاش یا حرکت مکرر، مس یا ساختار تخصصی ممکن است ریسک کمتری داشته باشد. برای موتور بزرگ نیز افت ولتاژ راهاندازی کنترل شود.
سربندی صحیح سیم افشان
رشتههای نازک هادی ممکن است هنگام بستن زیر پیچ پخش یا قطع شوند. طول لختکردن باید مطابق ترمینال باشد و هیچ رشتهای بیرون نماند. اگر سازنده ترمینال استفاده از وایرشو یا سرسیم را توصیه کرده است، وایرشوی همسایز با ابزار پرس مناسب نصب شود.
قلعاندودکردن سر سیم و سپس بستن آن زیر بعضی ترمینالهای پیچی میتواند در اثر فشار و تغییرات دما به اتصال ناپایدار منجر شود؛ بنابراین روش سربندی باید از دستور سازنده ترمینال پیروی کند. کشیدن سیم برای آزمون اتصال، کنترل سطح مس مؤثر و بستن با گشتاور توصیهشده، احتمال گرمشدن موضعی را کاهش میدهد.
اشتباهات رایج در انتخاب و نصب
- انتخاب فقط بر اساس عادت: سایز مدار قبلی بدون محاسبه برای مسیر جدید تکرار میشود.
- نادیدهگرفتن افت ولتاژ: سیم از نظر جریان قابلقبول است، اما مسیر بلند افت نامناسبی ایجاد میکند.
- نصب بدون حفاظت مکانیکی: سیم تکرشته روی سینی، زیر گچ یا در محل ضربهپذیر رها میشود.
- استفاده برای حرکت دائم: انعطاف هنگام نصب با تحمل سیکل خمش اشتباه گرفته میشود.
- سربندی بدون وایرشوی لازم: بخشی از رشتهها قطع یا از ترمینال خارج میشوند.
- خرید بر اساس وزن یا قیمت تنها: مقاومت هادی، عایق، نشانگذاری و مدارک فنی کنترل نمیشوند.
سیم افشان استاندارد را چگونه بررسی کنیم؟
استاندارد بودن از ظاهر نرم یا رنگ عایق تشخیص داده نمیشود. نوشته روی سیم باید سازنده، سطح مقطع، ولتاژ یا کد محصول و نشان استاندارد را مشخص کند. یکنواختی و سلامت عایق نیز هنگام تحویل بررسی میشوند.
کنترل قطعیتر به اندازهگیری مقاومت الکتریکی هادی، ابعاد، آزمون عایق و مدارک کنترل کیفیت نیاز دارد. IEC 60228 تعداد و اندازه مفتولها و حدود مقاومت هادی را پوشش میدهد؛ استاندارد محصول نیز الزامات عایق، ولتاژ و آزمونهای مربوط را تعیین میکند.
چکلیست سفارش برای برقکار و خریدار
- کد سیم، ولتاژ نامی و استاندارد محصول را مشخص کنید.
- سایز را با جریان، طول، افت ولتاژ و روش نصب تطبیق دهید.
- محل خشک، رطوبت، دما، مواد شیمیایی و احتمال ضربه را اعلام کنید.
- ظرفیت لوله، تعداد سیمهای عبوری و شعاع خمش را کنترل کنید.
- نوع ترمینال، وایرشو و ابزار پرس را پیش از اجرا آماده کنید.
- نقشه رنگبندی مدار، نول و هادی حفاظتی را رعایت کنید.
- اطلاعات روی محصول و مدارک فنی را هنگام تحویل تطبیق دهید.
سوالات متداول درباره سیم افشان
آیا سیم افشان برای سیمکشی ساختمان مناسب است؟
برای بسیاری از مدارهای داخلی و نصب در لوله برق مناسب است، به شرط آنکه کد محصول، سطح مقطع، ولتاژ نامی و روش نصب با طراحی ساختمان هماهنگ باشند.
آیا سیم افشان را میتوان مستقیم زیر گچ نصب کرد؟
برای سیم افشان مورد اشاره ایوان، نصب مستقیم زیر گچ مجاز نیست. سیم باید در سیستم حفاظتشده مانند لوله مناسب قرار گیرد یا محصولی انتخاب شود که استاندارد و سازنده آن روش نصب را مجاز دانستهاند.
سیم افشان بهتر است یا سیم مفتولی؟
هیچکدام همیشه بهتر نیستند. افشان برای عبور و خمشدن در مسیر حفاظتشده و سیمکشی تابلو راحتتر است؛ مفتولی برای برخی نصبهای ثابت فرمپذیری و سربندی سادهتری دارد.
آیا سیم افشان برای دستگاه متحرک مناسب است؟
صرف افشان بودن کافی نیست. برای حرکت مداوم باید کابل یا سیمی انتخاب شود که دیتاشیت آن تعداد سیکل خمش، شعاع، سرعت حرکت و شرایط محیطی را پوشش دهد.
برای اتصال سیم افشان حتماً وایرشو لازم است؟
پاسخ به طراحی ترمینال بستگی دارد. دستور سازنده ترمینال تعیین میکند هادی افشان مستقیم، با وایرشو یا با سرسیم مشخص متصل شود. در صورت نیاز، سایز وایرشو و قالب پرس باید دقیقاً متناسب باشند.
جمعبندی
سیم افشان بهدلیل هادی کلاس ۵، نصب در لوله و تابلو را سادهتر میکند؛ اما این انعطاف مجوز نصب در هر محیط یا استفاده متحرک نیست. کاربرد، سایز، حفاظت مکانیکی و روش سربندی باید از روی کد محصول، شرایط مدار و دستور سازنده تعیین شوند.
برای مشاهده سایزهای سیم افشان و انتخاب دقیقتر، جریان، طول مسیر، روش نصب و نوع ترمینال پروژه را کنار مشخصات محصول بررسی کنید. اگر این دادهها آماده باشند، مقایسه فنی و استعلام قیمت نتیجه قابلاعتمادتری خواهد داشت.
