کابل مناسب کولر آبی و گازی چیست؟ راهنمای انتخاب صحیح سیم برق
با شروع فصل گرما، یکی از سوالات رایج این است:
برای کولر آبی یا گازی چه سایز کابلی مناسب است؟
انتخاب اشتباه کابل میتواند باعث داغ شدن سیم، افت ولتاژ و حتی سوختن موتور کولر شود. همانطور که برای موتور قویتر بنزین بیشتری لازم است، برای دستگاه پرمصرف هم کابل مناسبتری نیاز داریم.
در ادامه، کابل مناسب هر نوع کولر را بهصورت دقیق بررسی میکنیم.
کابل مناسب کولر آبی
کولرهای آبی معمولاً توان مصرفی پایینتری نسبت به کولرهای گازی دارند و به همین دلیل انتخاب کابل مناسب برای آنها معمولاً سادهتر است. با این حال، طول مسیر سیمکشی، شرایط نصب و نحوه قرارگیری کابل نیز باید در زمان انتخاب سایز در نظر گرفته شود.
مشخصات معمول:
- توان مصرفی: حدود ۵۰۰ تا ۱۰۰۰ وات
- جریان مصرفی: حدود ۳ تا ۶ آمپر
این اعداد میتوانند با توجه به مدل، ظرفیت و نوع موتور کولر متفاوت باشند؛ بنابراین برای انتخاب نهایی کابل، بهتر است مشخصات درجشده روی پلاک دستگاه نیز بررسی شود.
سایز سیم کولر آبی:
برای سیمکشی کولر آبی معمولاً از سیم افشان استفاده میشود که انعطافپذیری مناسبی برای مسیرهای سیمکشی ساختمان دارد.
✅ سیم افشان 1.5 میلیمتر برای مسیرهای کوتاه و شرایط مناسب نصب
✅ سیم افشان 2.5 میلیمتر برای ایمنی بیشتر یا مسیرهای طولانیتر
در سیمکشی استاندارد ساختمان، معمولاً برای مدار کولر آبی سیم 2.5 میلیمتر توصیه میشود. البته انتخاب نهایی باید با توجه به جریان مصرفی دستگاه، طول مسیر و شرایط نصب انجام شود.
طول مسیر سیمکشی را در نظر بگیرید
اگر کولر در فاصله زیادی از تابلو برق قرار داشته باشد، طول مسیر کابل افزایش پیدا میکند و موضوع افت ولتاژ اهمیت بیشتری پیدا میکند. در چنین شرایطی استفاده از سطح مقطع مناسب میتواند به عملکرد بهتر مدار کمک کند.
همچنین اگر سیم در مسیرهای گرم، داخل لولههای متراکم یا در کنار چند مدار دیگر عبور داده شود، شرایط کاری آن با یک مسیر آزاد متفاوت خواهد بود. بنابراین بهتر است قبل از خرید سیم، مسیر واقعی سیمکشی نیز بررسی شود.
مدار اختصاصی برای کولر
بهتر است مدار برق کولر آبی مطابق طراحی برق ساختمان و با حفاظت مناسب در نظر گرفته شود و تا حد امکان از اتصال چند مصرفکننده پرمصرف به یک مدار مشترک خودداری شود. این کار میتواند به عملکرد پایدارتر تجهیزات و کاهش فشار روی مدار برق کمک کند.
در نهایت، برای انتخاب سیم کولر آبی تنها به توان دستگاه توجه نکنید؛ جریان مصرفی، طول مسیر، شرایط نصب و نحوه سیمکشی نیز از عوامل مهم در انتخاب سطح مقطع مناسب هستند.
برای مشاهده مشخصات فنی و انواع محصولات، صفحه سیم افشان را ببینید.
کابل مناسب کولر گازی
کولر گازی مصرف برق بالاتری دارد و انتخاب کابل در آن بسیار مهمتر است.
سایز کابل کولر گازی
| ظرفیت کولر | جریان مصرفی تقریبی |
|---|---|
| 9000 BTU | 5 تا 7 آمپر |
| 12000 BTU | 6 تا 8 آمپر |
| 18000 BTU | 8 تا 12 آمپر |
| 24000 BTU | 12 تا 16 آمپر |
| 30000 BTU | 16 تا 20 آمپر |
کابل مناسب کولر گازی بر اساس ظرفیت
تا 12000 BTU → کابل افشان 2.5
18000 BTU → کابل افشان 4
24000 BTU → کابل افشان 6
30000 BTU به بالا → کابل افشان 6 یا 10 (بسته به طول مسیر)
برای بررسی دقیقتر جریان مجاز، مقاله جریان مجاز کابل افشان را مطالعه کنید.

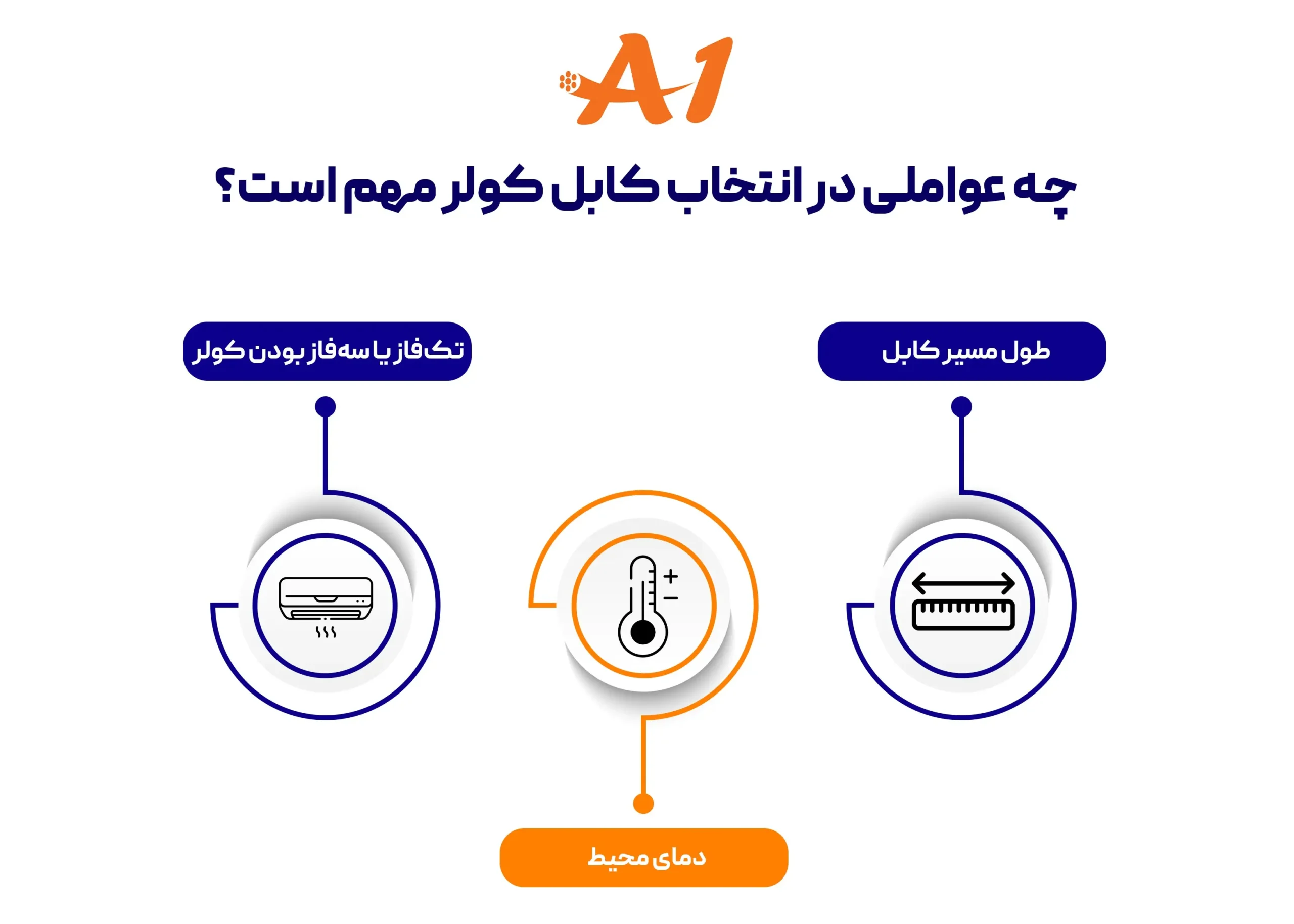

چه عواملی در انتخاب کابل کولر مهم است؟
1️⃣ طول مسیر کابل
هرچه فاصله از تابلو برق بیشتر باشد، باید سطح مقطع بزرگتر انتخاب شود تا افت ولتاژ جبران شود.
2️⃣ دمای محیط
کولرها معمولاً در پشتبام نصب میشوند؛ گرمای بالا باعث کاهش تحمل جریان کابل میشود.
3️⃣ تکفاز یا سهفاز بودن کولر
در کولرهای سهفاز، نوع کابل و تعداد رشتهها متفاوت خواهد بود.
اشتباه رایج در سیمکشی کولر
برخی افراد برای صرفهجویی، از سیم نازکتر استفاده میکنند. نتیجه:
-
داغ شدن کابل
-
افت راندمان کولر
-
سوختن کمپرسور
-
خطر آتشسوزی
صرفهجویی اشتباه در کابل، هزینه تعمیر چند میلیونی به همراه دارد.
کابل افشان یا مفتول برای کولر؟
برای مدار کولر معمولاً:
✅ کابل افشان به دلیل انعطافپذیری و نصب آسانتر توصیه میشود.
❌ سیم مفتول برای تجهیزات دارای لرزش مناسب نیست.
برای مقایسه دقیقتر میتوانید مقاله تفاوت سیم افشان و سیم مفتول را مطالعه کنید.
جمعبندی
نکات مهم قبل از انتخاب کابل کولر
انتخاب کابل مناسب کولر فقط به توان یا آمپراژ درجشده روی دستگاه محدود نمیشود. شرایط نصب، طول مسیر کابل، دمای محیط و نحوه عبور سیم نیز میتوانند روی انتخاب سایز مناسب تأثیر داشته باشند. به همین دلیل، بهتر است قبل از خرید کابل، مشخصات فنی دستگاه و شرایط واقعی سیمکشی بررسی شود.
بهطور خلاصه:
کابل مناسب کولر یعنی عملکرد بهتر، مصرف بهینه و امنیت بیشتر.
نکات مهم قبل از انتخاب کابل کولر
هرچه فاصله بین تابلو برق و کولر بیشتر باشد، افت ولتاژ نیز اهمیت بیشتری پیدا میکند. در مسیرهای کوتاه، معمولاً انتخاب کابل بر اساس جریان مصرفی دستگاه میتواند پاسخگوی نیاز باشد؛ اما در مسیرهای طولانیتر، باید افت ولتاژ نیز در محاسبات در نظر گرفته شود.
برای مثال، اگر کابل کولر گازی از طبقه همکف تا یک واحد در طبقات بالاتر عبور کند، طول مسیر واقعی ممکن است بیشتر از فاصله ظاهری باشد. در چنین شرایطی انتخاب کابل فقط بر اساس آمپر دستگاه میتواند باعث شود کابل برای شرایط واقعی پروژه مناسب نباشد. بنابراین در مسیرهای طولانی، بررسی دقیقتر و در صورت نیاز انتخاب سطح مقطع بالاتر اهمیت دارد.
شرایط نصب و دمای محیط
دمای محیط و نحوه قرارگیری کابل نیز در عملکرد آن مؤثر است. کابلهایی که در مسیرهای گرم، داخل لولههای متراکم یا در کنار چند مدار دیگر نصب میشوند، ممکن است شرایط حرارتی متفاوتی نسبت به یک کابل با مسیر آزاد داشته باشند.
به همین دلیل، هنگام انتخاب کابل مناسب کولر آبی و گازی باید مشخص شود کابل قرار است از چه مسیری عبور کند. عبور چند مدار برق از یک مسیر مشترک، قرار گرفتن کابل در معرض گرمای زیاد و تهویه نامناسب میتواند شرایط کاری کابل را تغییر دهد.
چرا کابل کولر باید مسیر مناسبی داشته باشد؟
یکی از اشتباهات رایج، استفاده از یک مدار مشترک برای کولر و چند مصرفکننده دیگر است. تجهیزات سرمایشی، بهخصوص دستگاههای دارای موتور یا کمپرسور، میتوانند جریان قابلتوجهی مصرف کنند و در زمان راهاندازی نیز شرایط متفاوتی داشته باشند.
بهتر است مدار تغذیه کولر مطابق طراحی برق ساختمان و با حفاظت مناسب در نظر گرفته شود. این موضوع علاوه بر کاهش احتمال افت ولتاژ، به عملکرد پایدارتر تجهیزات و کاهش فشار روی مدار کمک میکند.
قبل از خرید کابل چه اطلاعاتی لازم است؟
برای انتخاب دقیق کابل، بهتر است اطلاعات زیر در اختیار فرد متخصص یا طراح برق قرار گیرد:
- نوع دستگاه: کولر آبی یا کولر گازی
- ظرفیت یا توان دستگاه
- جریان مصرفی درجشده روی پلاک
- تکفاز یا سهفاز بودن دستگاه
- طول تقریبی مسیر کابل
- روش نصب و عبور کابل
- دمای محیط و شرایط محل نصب
- تعداد مدارهای عبوری از مسیر مشترک
با داشتن این اطلاعات، انتخاب کابل میتواند بر اساس شرایط واقعی پروژه انجام شود و از انتخاب سایز نامناسب جلوگیری شود.
تفاوت انتخاب کابل برای کولر آبی و گازی
کولر آبی و کولر گازی از نظر نوع عملکرد و شرایط مصرف برق یکسان نیستند. کولر آبی معمولاً ساختار سادهتری دارد، اما کولر گازی بهخصوص در مدلهای با ظرفیت بالاتر، به دلیل وجود کمپرسور و تجهیزات کنترلی، نیازمند توجه بیشتری به جریان مصرفی و شرایط راهاندازی است.
به همین دلیل نمیتوان یک سایز ثابت را برای تمام کولرها پیشنهاد کرد. حتی دو کولر گازی با ظرفیت متفاوت نیز ممکن است جریان مصرفی یکسانی نداشته باشند. بهترین مبنا برای شروع انتخاب، بررسی مشخصات فنی خود دستگاه است.
در نهایت، انتخاب کابل مناسب کولر آبی و گازی باید بر اساس مجموعهای از عوامل انجام شود؛ نه فقط یک عدد از جدول سایزبندی. توجه به جریان مصرفی، طول مسیر، شرایط نصب و مشخصات دستگاه باعث میشود کابل انتخابشده عملکرد مطمئنتری داشته باشد.
سوالات متداول
معمولاً 2.5 میلیمتر برای ایمنی بیشتر توصیه میشود.
معمولاً کابل افشان 6 میلیمتر (بسته به طول مسیر).
خیر، بههیچوجه توصیه نمیشود.
بله، بهتر است مدار کولر مستقل و دارای فیوز جداگانه باشد.
