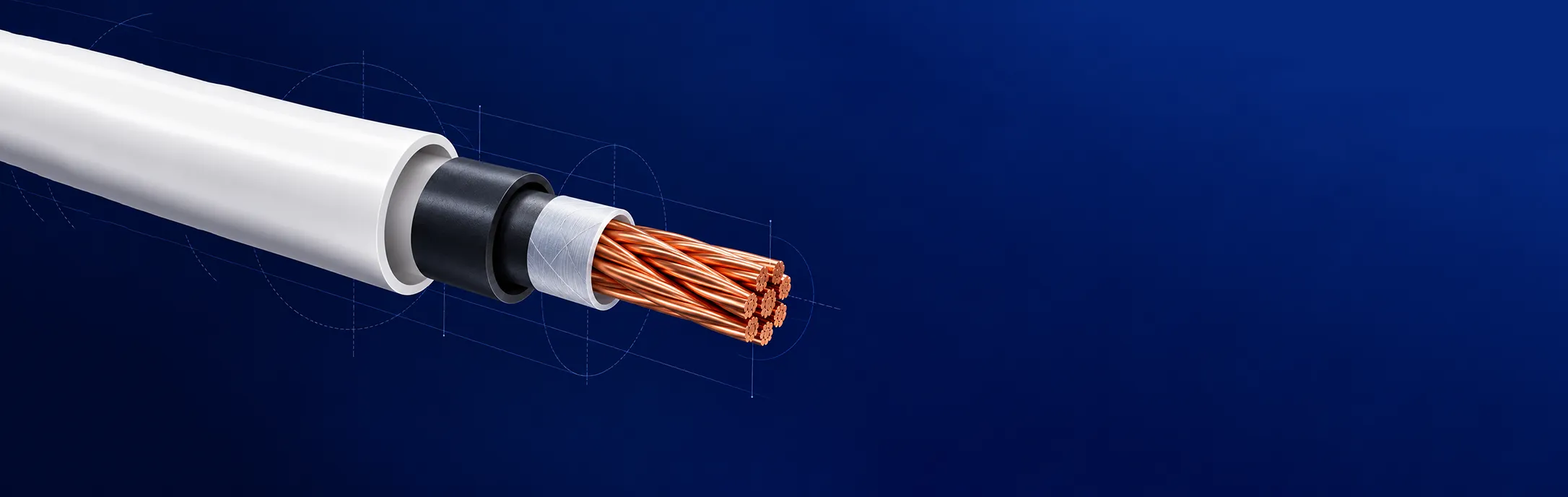

برآورد جریان مجاز کابل
جنس هادی، سطح مقطع و مسافت مسیر را وارد کنید تا یک مقدار مرجع اولیه دریافت کنید.
برآورد بر پایه افت ولتاژ ۳٪ در مدار تک‌فاز ۲۳۰ ولت و جریان حرارتی مرجع است؛ انتخاب نهایی باید با شرایط واقعی پروژه کنترل شود.
جداول محاسبات فنی سیم و کابل
جریان مجاز کابل‌هامقادیر مرجع بر اساس سطح مقطع و جنس هادی⌄
| سطح مقطع | هادی مسی | هادی آلومینیومی | کاربرد متداول |
|---|---|---|---|
| ۱٫۵ mm² | ۱۴ A | ۱۱ A | روشنایی |
| ۲٫۵ mm² | ۲۰ A | ۱۶ A | پریز و مصرف عمومی |
| ۴ mm² | ۲۶ A | ۲۰ A | مدار قدرت سبک |
| ۶ mm² | ۳۴ A | ۲۷ A | تغذیه تجهیزات |
| ۱۰ mm² | ۴۶ A | ۳۶ A | ورودی و فیدر سبک |
| ۱۶ mm² | ۶۱ A | ۴۸ A | تابلو و فیدر |
| ۲۵ mm² | ۸۰ A | ۶۳ A | فیدر قدرت |
| ۳۵ mm² | ۹۹ A | ۷۷ A | قدرت صنعتی |
| ۵۰ mm² | ۱۱۹ A | ۹۳ A | قدرت صنعتی |
| ۷۰ mm² | ۱۵۱ A | ۱۱۸ A | فیدر اصلی |
| ۹۵ mm² | ۱۸۲ A | ۱۴۲ A | توزیع صنعتی |
| ۱۲۰ mm² | ۲۱۰ A | ۱۶۴ A | توزیع صنعتی |
| ۱۵۰ mm² | ۲۴۰ A | ۱۸۷ A | فیدر سنگین |
| ۱۸۵ mm² | ۲۷۳ A | ۲۱۳ A | فیدر سنگین |
| ۲۴۰ mm² | ۳۲۱ A | ۲۵۰ A | انتقال و توزیع |
اختصارات استاندارد VDEراهنمای خواندن حروف و ساختار کابل⌄
| کد | توضیح | کد | توضیح |
|---|---|---|---|
| A | کابل بیرون ساختمان | Yw | PVC مقاوم در برابر گرما تا ۹۰°C |
| O | مقاوم در برابر روغن | H | پلیمر بدون هالوژن و مانع انتشار شعله |
| O | زره | 2Y | پلی‌اتیلن (PE) |
| OZ | کابل شماره‌دار بدون سیم ارت | J | کابل نصب ثابت |
| Bd | تاب گروهی | 02Y | پلی‌اتیلن اسفنجی یا فوم |
| PiMF | زوج در فویل فلزی | JE | نصب ثابت برای الکترونیک صنعتی |
| C | حفاظ بافت سیم مسی | 02Y S | عایق فوم‌اسکین (PE) |
| Q | بافت سیم فولادی | J | دارای سیم ارت سبز و زرد |
| D | حفاظ مسی تابیده مارپیچ | 3Y | عایق استایروفلکس |
| re | مفتول گرد تک‌رشته | JZ | شماره‌دار دارای سیم ارت |
| e | هادی مفتولی | 4Y | پلی‌آمید (PA) |
| SL | کابل کنترل افشان | L | روکش آلومینیومی نرم |
| f | هادی افشان | 5Y | پلی‌تترافلوئورواتیلن (PTFE) |
| Staku-Li | رشته مسوار با مغزی فولادی | (L) | نوار آلومینیومی با اندود پلاستیک |
| F | نوار ضدآب طولی | 6Y | فلوئورواتیلن پروپیلن (FEP) |
| (ST) | حفاظ فویل فلزی | 2Y | روکش آلومینیومی مقاوم به رطوبت |
| G | لاستیک | 7Y | تترافلوئورواتیلن (ETFE) |
| t | ضد موریانه | LG | تاب لایه‌ای |
| 2G | لاستیک سیلیکون (SiR) | 8Y | پلی‌آمید (PI) |
| X | PVC شبکه‌ای‌شده (XLPVC) | Li | هادی تابیده منظم |
| 3G | لاستیک EPR | 9Y | پلی‌پروپیلن (PP) |
| 2X | XLPE | LVCC | کابل کامپیوتر ولتاژ پایین |
| 4G | EVA | 10Y | پلی‌وینیلیدن فلوئوراید (PVDF) |
| 11X | XLPUR | M | روکش سربی |
| 5G | CR | 11Y | پلی‌اورتان (PUR) |
| Y | پی‌وی‌سی (PVC) | MZ | روکش آلیاژ سربی |
| 6G | CSM | 12Y | استرهای پلی‌ترفتالیک |
| Yu | PVC تأخیرانداز شعله | ms | نوار فولادی مغناطیسی |
| 7G | الاستومر فلوئورینه | Z | بافت فولادی با استقامت کششی بالا |
| Yv | PVC تقویت‌شده | O | کابل بدون سیم ارت |
تبدیل سطح مقطعمقایسه استاندارد متریک، AWG و MCM⌄
| mm² | AWG / MCM | mm² | AWG / MCM |
|---|---|---|---|
| ۰٫۰۵۰ | 30 | ۰٫۰۶۴ | 29 |
| ۰٫۰۸۱ | 28 | ۰٫۱۰۲ | 27 |
| ۰٫۱۲۹ | 26 | ۰٫۱۶۲ | 25 |
| ۰٫۲۰۵ | 24 | ۰٫۲۵۸ | 23 |
| ۰٫۳۲۶ | 22 | ۰٫۴۱۰ | 21 |
| ۰٫۵۱۸ | 20 | ۰٫۶۵۳ | 19 |
| ۰٫۸۲۳ | 18 | ۱٫۰۴ | 17 |
| ۱٫۳۱ | 16 | ۱٫۶۵ | 15 |
| ۲٫۰۸ | 14 | ۲٫۶۲ | 13 |
| ۳٫۳۱ | 12 | ۴٫۱۷ | 11 |
| ۵٫۲۶ | 10 | ۶٫۶۳ | 9 |
| ۸٫۳۷ | 8 | ۱۰٫۵۵ | 7 |
| ۱۳٫۳۰ | 6 | ۱۶٫۷۷ | 5 |
| ۲۱٫۱۵ | 4 | ۲۶٫۶۷ | 3 |
| ۳۳٫۶۳ | 2 | ۴۲٫۴۱ | 1 |
| ۵۳٫۴۸ | 1/0 | ۶۷٫۴۳ | 2/0 |
| ۸۵٫۰۳ | 3/0 | ۱۰۷٫۲۰ | 4/0 |
| ۱۲۶٫۶۱ | 250 MCM | ۱۵۲٫۰۰ | 300 MCM |
| ۲۰۲٫۷۱ | 400 MCM | ۲۵۳٫۳۵ | 500 MCM |
| ۳۰۴٫۰۰ | 600 MCM | ۳۵۴٫۷۱ | 700 MCM |
| ۴۰۵٫۳۵ | 800 MCM | ۵۰۶٫۷۱ | 1000 MCM |
تبدیل سطح مقطع — استاندارد بریتانیامقایسه میلی‌متر مربع و اینچ مربع⌄
| mm² | in² | mm² | in² |
|---|---|---|---|
| ۰٫۶۵ | ۰٫۰۰۱ | ۰٫۹۷ | ۰٫۰۰۱۵ |
| ۱٫۲۹ | ۰٫۰۰۲ | ۱٫۹۴ | ۰٫۰۰۳ |
| ۲٫۹۰ | ۰٫۰۰۴۵ | ۳٫۲۳ | ۰٫۰۰۵ |
| ۴٫۵۲ | ۰٫۰۰۷ | ۵٫۱۶ | ۰٫۰۰۸ |
| ۶٫۴۵ | ۰٫۰۱ | ۸٫۳۹ | ۰٫۰۱۳ |
| ۹٫۳۵ | ۰٫۰۱۴ | ۱۲٫۹۰ | ۰٫۰۲ |
| ۱۴٫۵۲ | ۰٫۰۲۲۵ | ۱۹٫۳۵ | ۰٫۰۳ |
| ۲۵٫۱۸ | ۰٫۰۴ | ۳۸٫۷۱ | ۰٫۰۶ |
| ۶۴٫۵۲ | ۰٫۱ | ۹۶٫۷۷ | ۰٫۱۵ |
| ۱۲۹٫۰۳ | ۰٫۲ | ۱۶۱٫۲۵ | ۰٫۲۵ |
| ۱۹۳٫۵۵ | ۰٫۳ | ۲۵۸٫۰۶ | ۰٫۴ |
| ۳۲۲٫۵۸ | ۰٫۵ | ۳۸۷٫۰۰ | ۰٫۶ |
| ۴۸۳٫۸۷ | ۰٫۷۵ | ۶۴۵٫۰۰ | ۱٫۰ |
ولتاژ نامی و ولتاژ کارمقایسه مقادیر U0/U در سیستم‌های مختلف⌄
ولتاژ نامی
| U0/U | دو رشته فاز | فاز به زمین | سیستم سه‌فاز | تک‌فاز |
|---|---|---|---|---|
| ۰٫۶/۱ kV | ۰٫۶ | ۱ | ۱٫۲ | ۰٫۶ |
| ۳٫۶/۶ kV | ۳٫۶ | ۶ | ۷٫۲ | ۳٫۶ |
| ۶/۱۰ kV | ۶ | ۱۰ | ۱۲ | ۶ |
| ۱۲/۲۰ kV | ۱۲ | ۲۰ | ۲۴ | ۱۲ |
| ۱۸/۳۰ kV | ۱۸ | ۳۰ | ۳۶ | ۱۸ |
ولتاژ کار مجاز
| U0/U | دو رشته فاز | فاز به زمین | سیستم سه‌فاز | تک‌فاز |
|---|---|---|---|---|
| ۰٫۶/۱ kV | ۰٫۶ | ۱٫۲ | ۱٫۷ | ۰٫۷ |
| ۳٫۶/۶ kV | ۳٫۶ | ۷٫۲ | ۸٫۳ | ۷٫۱ |
| ۶/۱۰ kV | ۶ | ۱۲ | ۱۴ | ۷ |
| ۱۲/۲۰ kV | ۱۲ | ۲۴ | ۲۸ | ۱۴ |
| ۱۸/۳۰ kV | ۱۸ | ۳۶ | ۴۲ | ۲۱ |
حروف اختصاری ساختار کابل‌هاراهنمای سریع نوع هادی، حفاظ و عایق⌄
| اختصار | توضیح |
|---|---|
| A | کابل بیرون ساختمان |
| O | مقاوم در برابر روغن یا زره |
| OZ | کابل شماره‌دار بدون سیم ارت |
| Bd | تاب گروهی |
| PiMF | زوج در فویل فلزی |
| C | حفاظ بافت سیم مسی |
| Q | بافت سیم فولادی |
| D | حفاظ مارپیچ مسی |
| f / re / e / AF | هادی افشان، مفتولی، تک‌رشته یا افشان بسیار نرم |
| SL | کابل کنترل افشان |
| G / 2G / 3G / 4G | انواع لاستیک، سیلیکون، EPR و EVA |
| X / 2X / 11X | عایق‌های شبکه‌ای‌شده XLPVC، XLPE و XLPUR |
| Y / Yu / Yv | PVC معمولی، تأخیرانداز شعله و تقویت‌شده |
| GL | بافت پشم شیشه همراه عایق سیلیکون |
| ST | حفاظ فویل فلزی |
شعاع خمش و شرایط نصبحداقل فاصله‌ها، دما و ملاحظات اجرایی⌄
حداقل شعاع خمش بر اساس قطر کابل
| نوع کابل / کاربرد | < 8mm | 8–12mm | 12–20mm | > 20mm | شرایط |
|---|---|---|---|---|---|
| ثابت — نصب عادی | 4D | 5D | 6D | 6D | نصب ثابت و سربندی |
| گرمانرم (PVC) | 3D | 3D | 4D | 4D | حرکت آزاد و نصب جابه‌جاپذیر |
| پولی و ریسه | 5D | 5D | 6D | 6D | دوباره‌پیچی مکرر |
| گرماسخت (لاستیک) | 3D | 3D | 4D | 4D | کابل لاستیکی با حرکت آزاد |
| کابل صنعتی خاص | 6D | 6D | 8D | 10D | کاربرد صنعتی با شعاع زیاد |
نصب در هوا
- کابل چندرشته یا تک‌رشته DC
- سه کابل تک‌رشته سه‌فاز با فاصله یک قطر یا به‌صورت مثلثی
- حداقل فاصله از دیوار، کف یا سقف: ۲ سانتی‌متر
- فاصله کابل‌های مجاور: حداقل دو برابر قطر
- فاصله عمودی کابل‌های روی هم: حداقل ۳۰ سانتی‌متر
- حفاظت در برابر گرما، تهویه و نور خورشید الزامی است
نصب در زمین
- فاصله مرکز کابل یا مثلث کابل‌ها تا سطح زمین: ۷۰ سانتی‌متر
- سه کابل تک‌رشته سه‌فاز با فاصله ۷ سانتی‌متر یا چیدمان مثلثی
- نصب در خاک یا شن با روکش آجر، سیمان یا پلاستیک
- روکش‌های فلزی باید در هر دو سر زمین شوند
- با افزایش عمق، جریان مجاز کاهش می‌یابد
شرایط محیطی مرجع
- دمای زمین هنگام نصب: ۲۰ درجه سانتی‌گراد
- مقاومت گرمایی خاک مناطق مرطوب: 1°K.m/W
- مقاومت گرمایی خاک مناطق خشک: 2.5°K.m/W
- منظور از نصب دسته‌ای، چیدمان مثلثی کابل‌هاست
