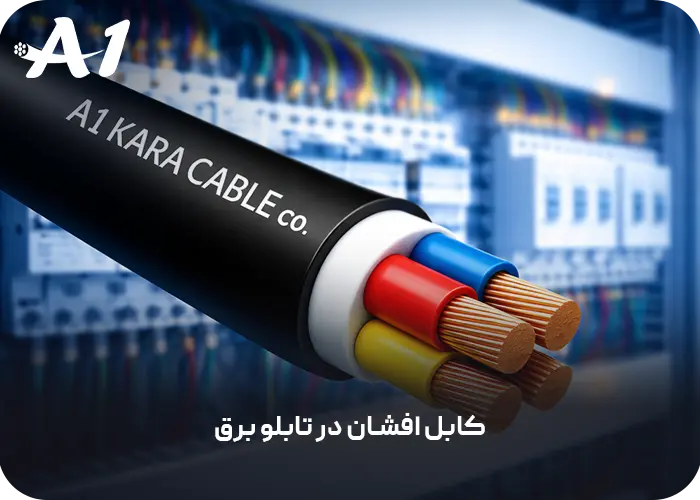

کابل افشان در تابلو برق
انتخاب نوع سیم و کابل در تابلو برق تأثیر مستقیمی بر ایمنی، طول عمر تجهیزات و کیفیت عملکرد سیستم دارد. یکی از گزینههای پرکاربرد در این حوزه، کابل افشان است که به دلیل انعطافپذیری بالا، در بسیاری از تابلوهای برق صنعتی و ساختمانی مورد استفاده قرار میگیرد. در این مقاله بررسی میکنیم که کابل افشان در تابلو برق چه کاربردی دارد، چه مزایا و محدودیتهایی دارد و در چه شرایطی بهترین انتخاب است.
چرا از کابل افشان در تابلو برق استفاده میشود؟
کابل افشان از چندین رشته نازک مسی تشکیل شده که همین ساختار باعث انعطافپذیری بالای آن میشود. در تابلو برق، بهخصوص در بخشهایی که:
- تراکم سیمکشی بالاست
- نیاز به خمکاری زیاد وجود دارد
- تجهیزات داخل تابلو مرتب جابهجا میشوند
استفاده از کابل افشان باعث نصب راحتتر، نظم بهتر و کاهش فشار مکانیکی روی اتصالات میشود.
✅ به همین دلیل، کابل افشان در تابلوهای فرمان، تابلو PLC و تابلوهای کنترلی بسیار رایج است.
مزایای کابل افشان در تابلو برق
استفاده از کابل افشان در تابلو برق مزایای مهمی دارد، از جمله:
انعطافپذیری بالا و سهولت در مسیردهی
کاهش احتمال شکستگی هادی در خمها
مناسب برای فضاهای محدود داخل تابلو
نصب سریعتر نسبت به کابل مفتول
عملکرد مناسب در تابلوهای کنترلی و فرمان
برای بررسی مشخصات کامل و انتخاب درست، پیشنهاد میشود به صفحه خرید کابل افشان مراجعه کنید.
معایب کابل افشان در تابلو برق
در کنار مزایا، کابل افشان محدودیتهایی هم دارد که باید به آنها توجه کرد:
❌ نیاز به سرسیم (وایرشو) برای اتصال ایمن
❌ احتمال شلشدن اتصال در صورت نصب غیراصولی
❌ مناسب نبودن برای برخی مسیرهای ثابت با جریان بالا
به همین دلیل، در برخی بخشهای تابلو برق، ترکیب کابل افشان و کابل مفتول بهترین راهکار است.
تفاوت کابل افشان و مفتول در تابلو برق
یکی از سؤالات رایج این است که کابل افشان بهتر است یا مفتول؟
| ویژگی | کابل افشان | کابل مفتول |
|---|---|---|
| انعطافپذیری | بسیار بالا ✅ | کم ❌ |
| نصب در فضای فشرده | عالی ✅ | ضعیف ❌ |
| استحکام اتصال ثابت | متوسط | بالا ✅ |
| کاربرد رایج | تابلو فرمان | تابلو توزیع |
🔎 در تابلوهای کنترلی و فرمان، معمولاً کابل افشان انتخاب بهتری است، اما برای مسیرهای ثابت قدرت، کابل مفتول توصیه میشود.
چه سایزی از کابل افشان برای تابلو برق مناسب است؟
انتخاب سایز کابل افشان در تابلو برق به عوامل زیر بستگی دارد:
- جریان عبوری
- نوع مصرفکننده
- طول مسیر
- دمای محیط داخل تابلو
✅ سایزهای رایج کابل افشان در تابلو برق:
- 0.75 و 1 میلیمتر → مدار فرمان
- 1.5 و 2.5 میلیمتر → مصرفکنندههای سبک
- 4 و 6 میلیمتر → تجهیزات با جریان بالاتر
برای انتخاب دقیق سایز، مشاوره تخصصی قبل از خرید ضروری است.
کابل افشان استاندارد مناسب تابلو برق
حتماً از کابل افشانی استفاده کنید که:
- دارای هادی مسی استاندارد
- روکش PVC باکیفیت
- مطابق استاندارد ISIRI یا IEC باشد
کابل غیراستاندارد میتواند باعث افزایش حرارت، افت ولتاژ و حتی آتشسوزی شود.
جمعبندی
کابل افشان در تابلو برق به دلیل انعطافپذیری بالا، گزینهای ایدهآل برای تابلوهای کنترلی و فرمان است. با این حال، انتخاب صحیح سایز، استفاده از سرسیم مناسب و رعایت اصول نصب، نقش کلیدی در ایمنی و عملکرد سیستم دارد.
برای مشاهده مشخصات کامل و ثبت سفارش، از صفحه ثبت سفارش کابل افشان استفاده کنید.
سوالات متداول
بله، کابل افشان در تابلوهای فرمان و کنترلی کاملاً مجاز و رایج است، بهشرطی که نصب اصولی انجام شود و از وایرشو یا سرسیم استاندارد استفاده گردد.
برای تابلوهای کنترلی و فرمان، کابل افشان به دلیل انعطافپذیری بالا انتخاب بهتری است.
اما برای مسیرهای ثابت با جریان بالا، معمولاً کابل مفتول توصیه میشود.
بله ✅
استفاده از وایرشو یا سرسیم برای کابل افشان ضروری است تا:
- اتصال محکم شود
- از شلشدن رشتهها جلوگیری شود
- ایمنی و طول عمر اتصال افزایش یابد
سایز کابل افشان بسته به کاربرد متفاوت است:
- 0.75 و 1 میلیمتر → مدار فرمان
- 1.5 و 2.5 میلیمتر → تجهیزات سبک
- 4 و 6 میلیمتر → جریانهای بالاتر
انتخاب نهایی باید بر اساس جریان عبوری و شرایط تابلو انجام شود.
بله، در تابلوهای صنعتی کنترلی، PLC و اتوماسیون کابل افشان بسیار پرکاربرد است، اما در بخش قدرت تابلو باید با دقت انتخاب شود.
کابل افشان غیراستاندارد میتواند باعث:
- افزایش حرارت
- افت ولتاژ
- شلشدن اتصالات
- حتی آتشسوزی
شود؛ بنابراین استفاده از کابل با هادی مسی و استاندارد معتبر ضروری است.
