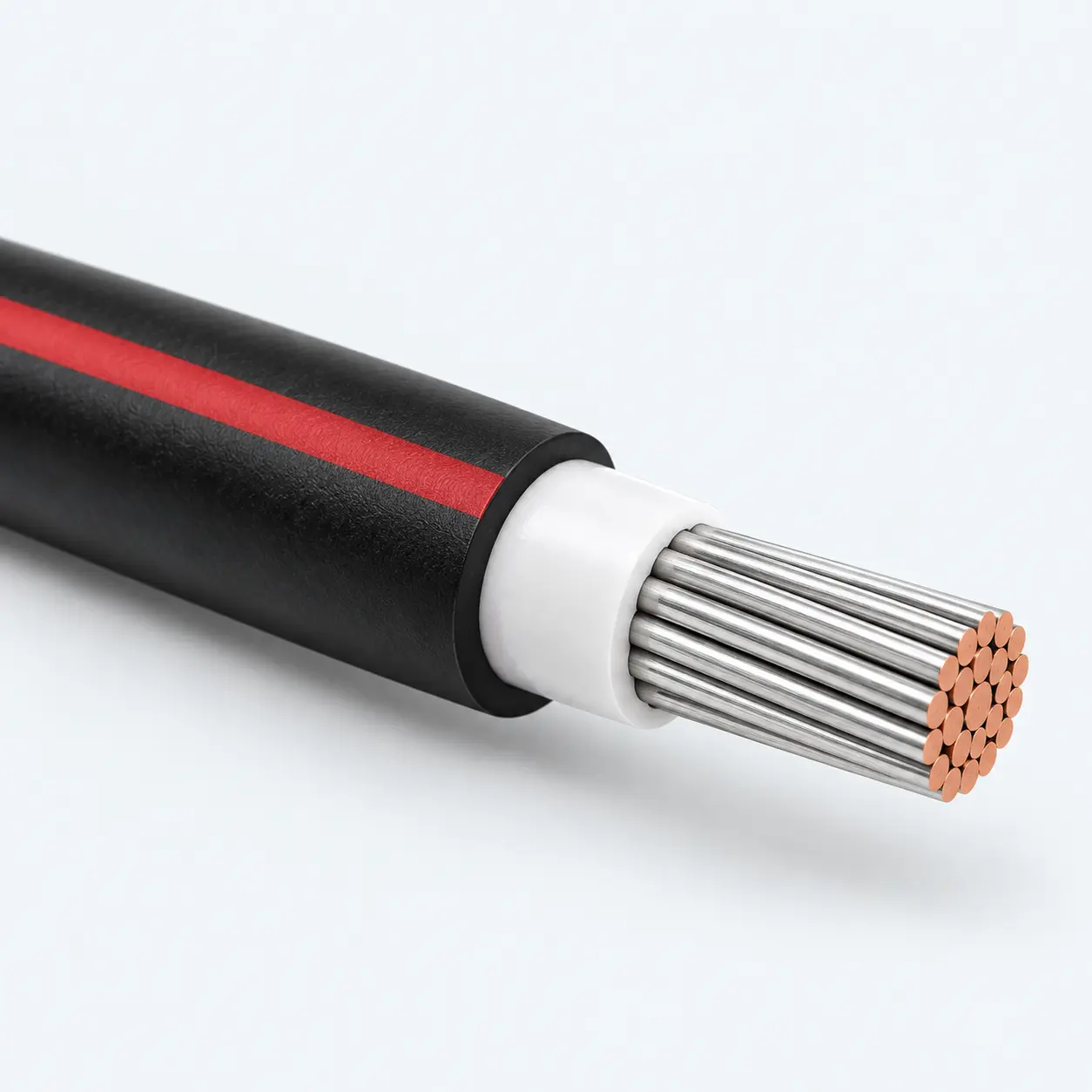

کابل سولار PRO SOLAR CABLE PRO

مناسب برای استفاده در سامانه‌های فتوولتائیک و پنل‌های خورشیدی

1.5 KV (DC) CrossLinked Polyethylene XLPE IEC 60502-1

برای دریافت قیمت روز و موجودی محصول کلیک کنید.

دریافت لیست قیمت

توضیحات

مناسب برای استفاده در سامانه‌های فتوولتائیک و پنل‌های خورشیدی

ساختمان: هادی مس قلع‌اندود نرم، کلاس 5 مطابق با استاندارد IEC 60228

عایق: CrossLinked Polyethylene XLPE

غلاف: PVC

استاندارد: IEC 60502-1

Technical Specifications

Conductor nominal area (mm²)	Nominal insulation thickness (mm)	Nominal sheath thickness (mm)	Approx. overall diameter (mm)	Approx. Weight (kg/km)	Max. conductor resistance DC at 20°C (Ω/km)	Minimum insulation at 20°C (MΩ·km)	Minimum insulation at 90°C (MΩ·km)	Approx. conductor diameter (mm)	Short circuit current 1 second (kA)
سطح مقطع اسمی هادی (mm²)	ضخامت اسمی عایق (mm)	ضخامت اسمی غلاف (mm)	قطر تقریبی خارجی (mm)	وزن تقریبی (kg/km)	حداکثر مقاومت هادی DC at 20°C (Ω/km)	حداقل مقاومت عایق at 20°C (MΩ·km)	حداقل مقاومت عایق at 90°C (MΩ·km)	قطر تقریبی هادی (mm)	جریان اتصال کوتاه 1 ثانیه (kA)
1×1.5	0.7	0.8	4.7	38	13.7	860	0.86	1.57	0.215
1×2.5	0.7	0.8	5.2	45	8.21	690	0.69	2.04	0.358
1×4	0.7	0.8	5.7	60	5.09	580	0.58	2.6	0.572
1×6	0.7	0.8	6.3	90	3.39	500	0.50	3.16	0.585
1×10	0.7	0.8	7.6	131	1.95	420	0.42	4.5	1.430
1×16	0.7	0.9	9.1	187	1.24	340	0.34	5.7	2.288
1×25	0.9	1.0	11.2	276	0.795	340	0.34	7.2	3.575
1×35	0.9	1.1	12.7	368	0.565	290	0.29	8.5	5.005
1×50	1.0	1.2	14.5	560	0.393	270	0.27	9.4	7.150
1×70	1.1	1.2	16.5	756	0.277	250	0.25	11.1	10.010
1×95	1.1	1.3	18.7	1036	0.210	220	0.22	13.1	13.585
1×120	1.2	1.3	20.4	1309	0.164	210	0.21	14.8	17.160
1×150	1.4	1.4	22.7	1636	0.132	210	0.21	16.5	21.450
1×185	1.6	1.6	25.2	2000	0.108	200	0.20	18.3	26.455
